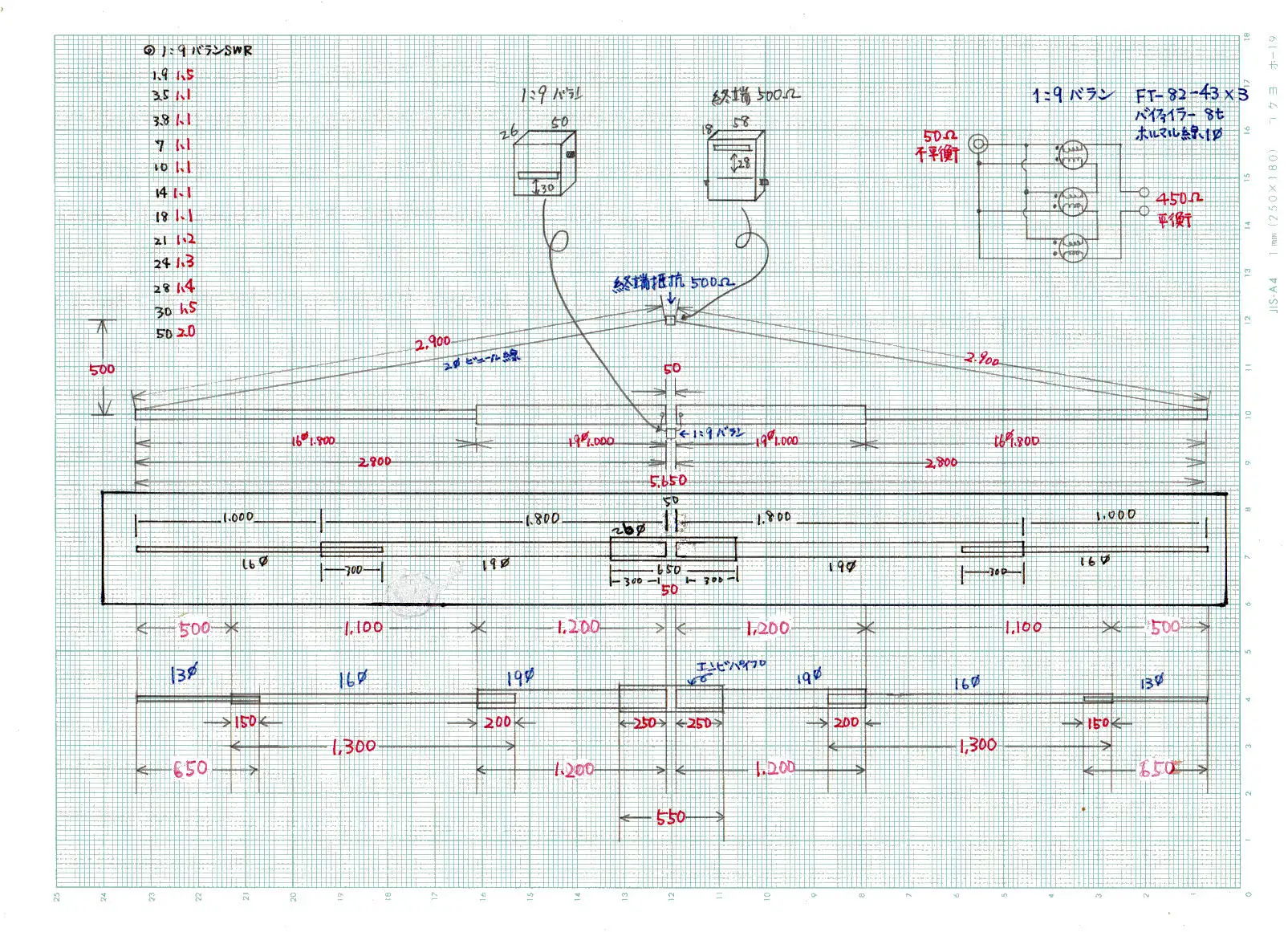

T2FD 基本形（バランは、1：9 終端抵抗は、500Ω）

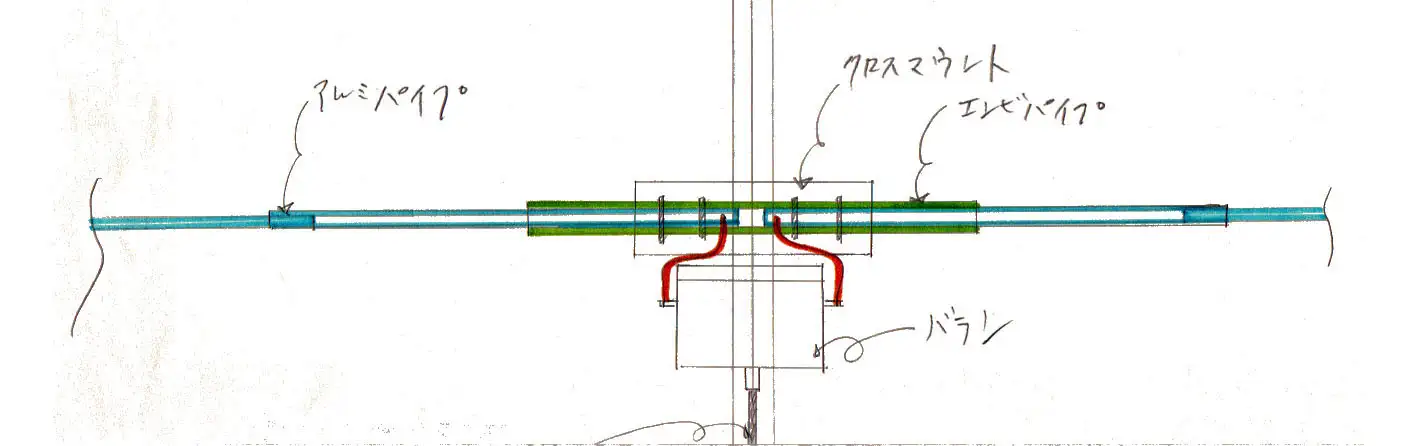

給電部に1：9のバランを取付ける

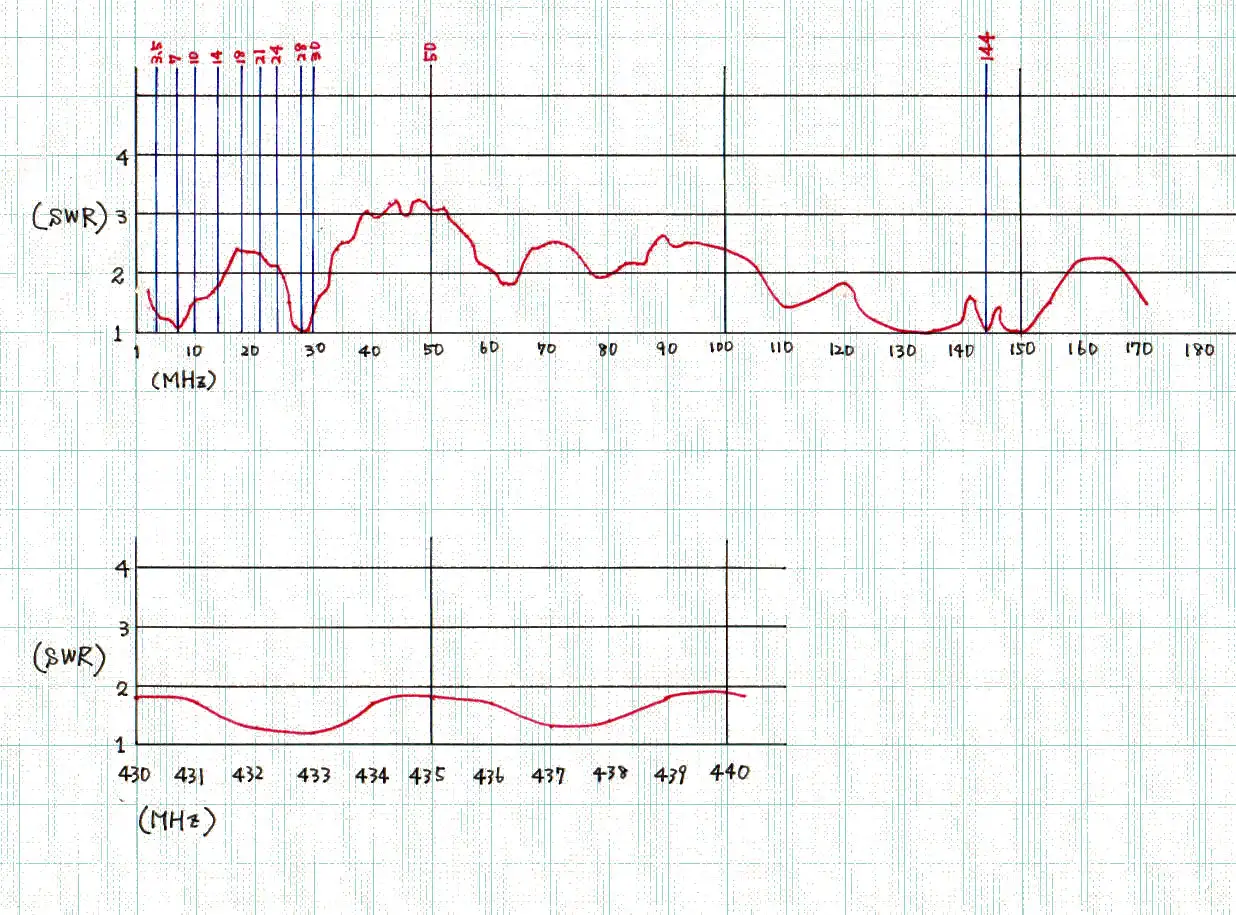

T2FDのSWR特性（大変良い結果が出た）

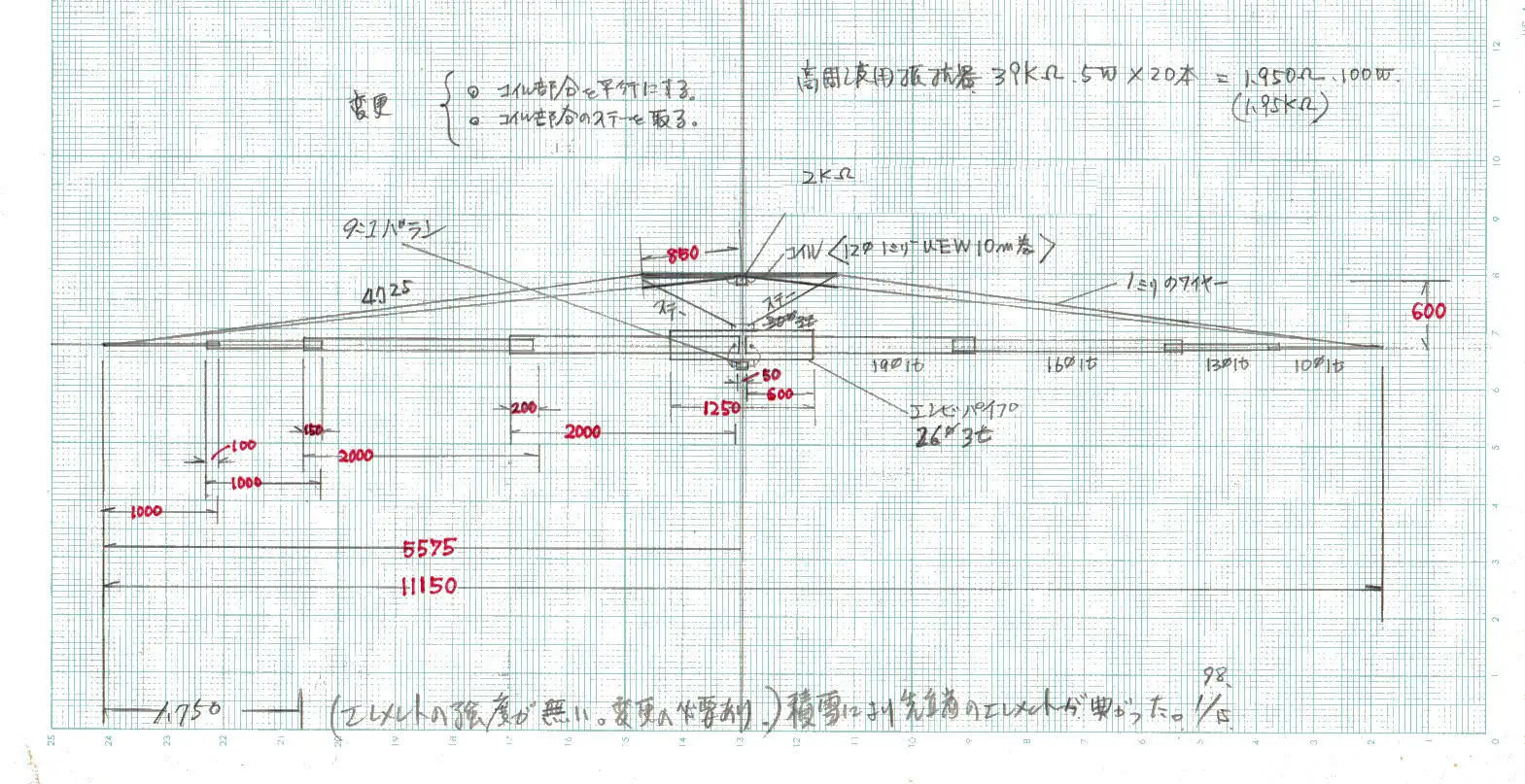

T2FD（エレメント長を約2倍に変更）

上記の基本形では受信は良いが送信が非常に悪いため、コイルを挿入しエレメントを長くしてみた。

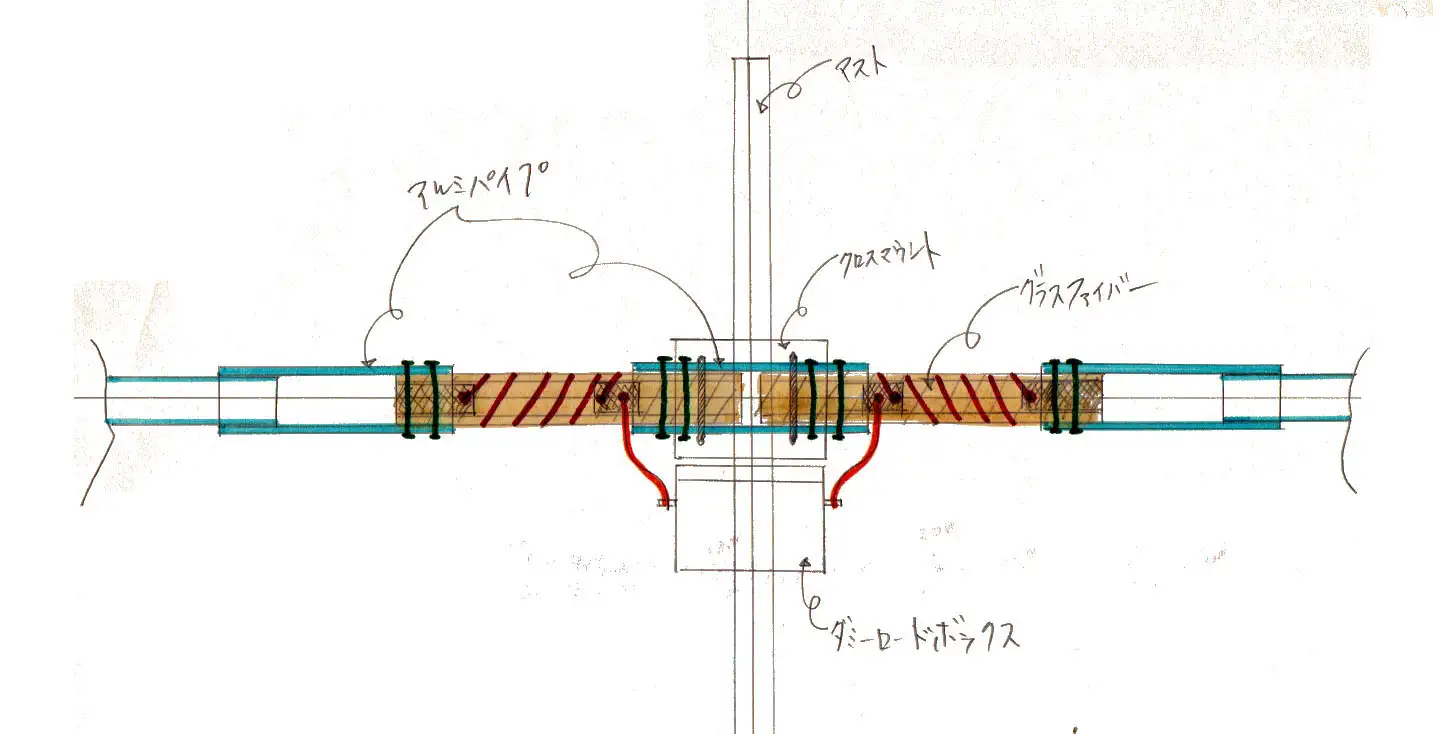

終端抵抗の両脇にコイルを挿入

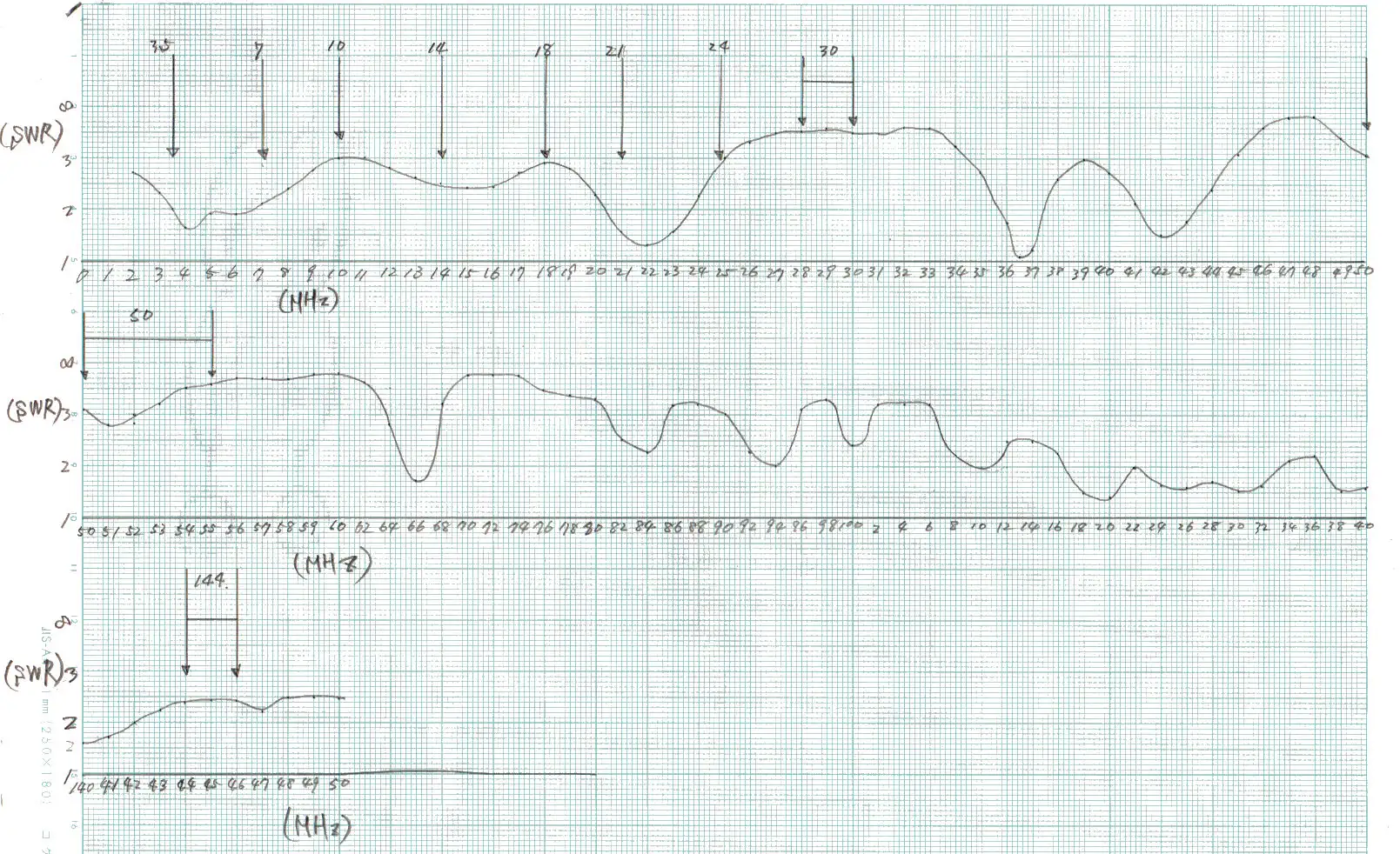

エレメントを約２倍にした時のSWR特性

SWR特性は短い方が良かったが、送受信はHF帯に関しては若干上がった。

※考察　このアンテナを色々と試してみたが、受信信号S9に対して相手局から送られてくる受信信号はS5程度である。

交信した全ての局がSメーターでS4からS5の差が出てしまうので、受信には良いが送信には不向きかもしれない。
